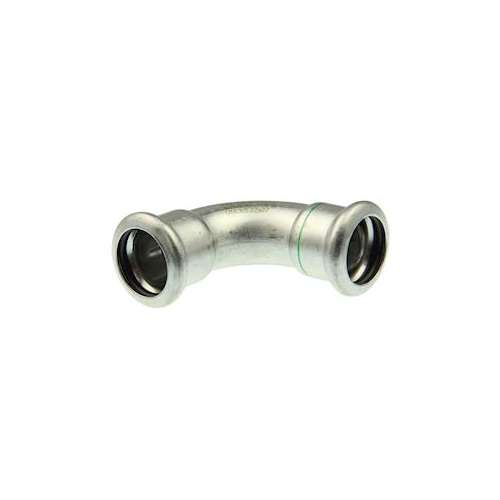

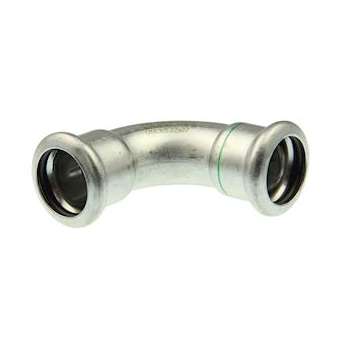

Aalberts Integrated Piping Systems BV | VSH XPress Inox coude 90° FF 22 - Ref : 6190228

Fiche technique

Quantité minimum

1

Multiple de vente

1

Code Douane

73072980

Gamme

Xpress inox

Modèle type

1 pièce

longueur

67 mm

forme

coude

température moyenne maximale (permanente)

135 °C

température moyenne minimale (permanente)

-35 °C

raccordement 1

manchon pressé

raccordement 2

DN 20
manchon pressé

diamètre intérieur nominal raccordement 1

DN 20

sceau de contrôle KIWA

Oui

homologation gaz QA

Non

avec bouchon

Non

essais LPCB

Oui

bride, étage de pression

16

longueur, raccordement 1

51 mm

longueur, raccordement 2

51 mm

longueur de travail effective, raccordement 2

30 mm

avec came de commande

Oui

épaisseur de mur raccordement 1

1.5 mm

essais FM

Oui

certifié VdS

Oui

essais UL

Oui

couleur ULC

Oui

diamètre extérieur de tuyau, raccordement 2

22 mm

matériau de l'étanchéité

EPDM

passant

Non

pression de service maximale à 20 °C

16 bar

lié au système

Oui

code contour

M

matériau raccordement 1

acier inoxydable

matériau raccordement 2

acier inoxydable

qualité du matériau raccordement 1

acier inoxydable 316 L (1.4404)

qualité du matériau raccordement 2

acier inoxydable 316 L (1.4404)

protection de surface raccordement 2

non traité

protection de surface raccordement 1

non traité

traitement de surface raccordement 1

non traité

traitement de surface raccordement 2

non traité

avec joints

Non

excentré

Non

avec robinet de distribution

Non

avec purge d'air

Non

diamètre extérieur de tuyau, raccordement 1

22 mm

angle du coude

90 °

longueur de travail effective, raccordement 1

30 mm

épaisseur de mur raccordement 2

1.5 mm

rayon du coude

27 mm
