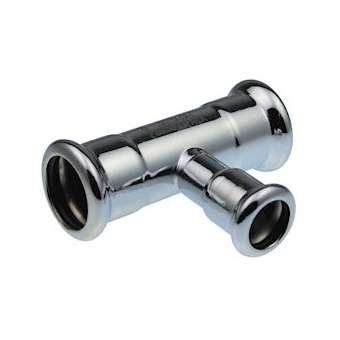

Aalberts Integrated Piping Systems BV | VSH XPress Carbone Té réduit FFF 22x18x22 - Ref : 6202614

Fiche technique

Quantité minimum

1

Multiple de vente

1

Code Douane

73079980

Gamme

Xpress acier carbone

Modèle type

pièce en T

angle

90 °

température moyenne maximale (permanente)

135 °C

température moyenne minimale (permanente)

-35 °C

raccordement 1

manchon pressé

raccordement 2

DN 15
manchon pressé

diamètre intérieur nominal raccordement 1

DN 20

sceau de contrôle KIWA

Non

homologation gaz QA

Non

avec bouchon

Non

essais LPCB

Non

bride, étage de pression

16

longueur, raccordement 1

39.5 mm

longueur, raccordement 2

47.5 mm

longueur de travail effective, raccordement 2

26.5 mm

avec came de commande

Oui

épaisseur de mur raccordement 1

1.5 mm

essais FM

Non

certifié VdS

Non

essais UL

Non

couleur ULC

Non

diamètre extérieur de tuyau, raccordement 2

18 mm

matériau de l'étanchéité

EPDM

passant

Oui

pression de service maximale à 20 °C

16 bar

lié au système

Oui

code contour

M

matériau raccordement 1

acier

matériau raccordement 2

acier

qualité du matériau raccordement 1

St 34 (1.0034)

qualité du matériau raccordement 2

St 34 (1.0034)

protection de surface raccordement 2

galvanisé/électrogalvanisé

protection de surface raccordement 1

galvanisé/électrogalvanisé

avec joints

Non

avec robinet de distribution

Non

avec purge d'air

Non

diamètre extérieur de tuyau, raccordement 1

22 mm

raccordement 3

DN 20
manchon pressé

diamètre extérieur de tuyau, raccordement 3

22 mm

longueur de travail effective, raccordement 1

18.5 mm

longueur, raccordement 3

39.5 mm

longueur de travail effective, raccordement 3

18.5 mm

épaisseur de mur raccordement 3

1.5 mm

épaisseur de mur raccordement 2

1.5 mm

en plusieurs parties

Non

qualité du matériau de raccordement 3

St 34 (1.0034)

matériau raccordement 3

acier

protection de surface raccordement 3

galvanisé/électrogalvanisé
