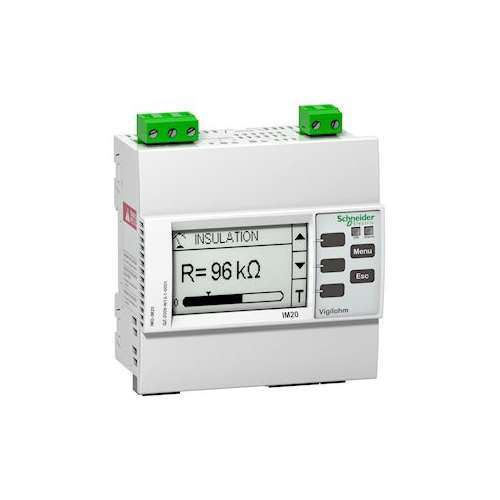

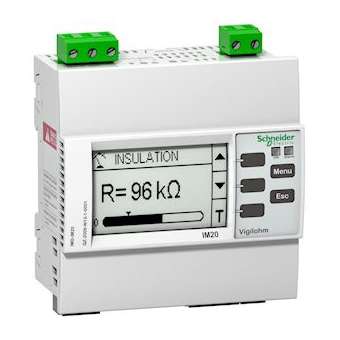

Schneider Electric | Vigilohm - contrôleur permanent d'isolement - communiquant réseau taille moyenne - Ref : IMD-IM20

Vigilohm - contrôleur permanent d'isolement - communiquant réseau taille moyenne

---

Cet appareil fait partie de la gamme Vigilohm conçue pour surveiller les réseaux électriques non mis à la terre / IT, conformément aux normes d'installation et de produits. Conformément aux normes, il est recommandé d'équiper vos systèmes de dispositifs de surveillance d'isolement (IMD). Cet dispositif de contrôle d'isolement est dédié à la surveillance des systèmes en CA, CC et CA/CC de taille moyenne, avec des réseaux moyennement ou faiblement perturbés. Il mesure la résistance d'isolement du système en injectant un courant alternatif basse fréquence entre le réseau et la terre. La configuration sera définie en fonction de l'installation. Les paramètres sont disponibles à l'avant de l'appareil, via l'écran IHM. Les réglages sont des seuils d'alarme de 0,5 kilohms à 500 kilohms et un délai d'alarme de 0 à 7200 secondes. Il surveille les réseaux jusqu'à 600V CA lorsqu'il est connecté au neutre, 480V lorsqu'il est connecté à la ligne et 345V CC, avec un maximum de 70 microfarads. L'écran noir et blanc peut afficher la résistance d'isolement de 100 ohms à 10 mégohms, la capacité et les défauts temporaires. Le test automatique démarre automatiquement toutes les 5 heures et à la demande. Si la résistance d'isolement du système chute en dessous du seuil défini, ce qui signifie qu'un défaut à la terre s'est produit, une alarme est déclenchée via le relais de sortie IMD. Une fois qu'aucun défaut n'est surveillé, l'alarme est effacée, le relais d'alarme revient à la normale. L'appareil peut être alimenté par une source 110V CA à 415V CA ou 125V CC à 250V CC, le tout avec une tolérance de plus ou moins 15%. Ce produit peut être installé sur rail DIN ou être encastré, il inclut également une entrée d'inhibition. L'indice de protection de la face avant est IP52, IP20 pour l'arrière du produit et la surtension est de catégorie III. Le dispositif de surveillance est équipé d'un port de communication RS485, protocole Modbus.
