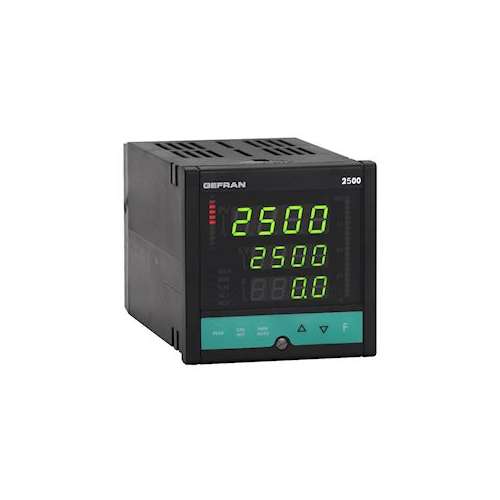

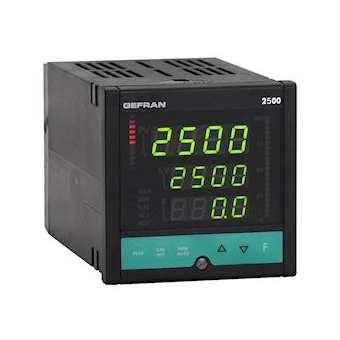

Régulateur 2500 Gamme : Mutifonction - Format 96x96 - Modèle : 2500 0 0 0 0 0 1
régulateur 2500
Régulateur "single-loop" par microprocesseur, format 96 x 96 (1/4 DIN), conçu pour les processus caractérisés par une vitesse de variation élevée. Grâce à ses fonctionnalités étendues et à sa configuration matérielle/logicielle, il assure une grande flexibilité d'utilisation dans des systèmes de commande et de monitorage de la pression, de l'effort, de la température et de la pression différentielle, avec la possibilité d'acquérir jusqu'à un maximum de quatre variables. En effet, il dispose de deux entrées analogiques principales configurables pour point de jauge / potentiomètre / signal linéaire / TC / RTD (dont l'une en option) et de deux entrées analogiques auxiliaires pour les signaux linéaires (par exemple, pour fonctions de point de consigne distant et d'entrée référence vitesse de ligne). Deux sorties analogiques isolées (dont l'une en option) sont disponibles pour le contrôle. L'interface opérateur, avec un niveau de protection IP54 (IP65 avec cache de protection), comporte un clavier à membrane avec six touches, trois afficheurs à cinq chiffres (dont l'un bicolore) et deux graphiques à barres avec fonction configurable. Pour l'envoi des commandes ou des habilitations, l'on peut agir depuis la façade ou par le biais de quatre entrées numériques, auxquelles il est possible d'attribuer des fonctions diverses : remise à zéro, calibrage, man/auto, loc/dist, maintien, incrément/décrément (fonction moto-potentiomètre), sélection des ensembles de paramètres, sélection des points de consigne. Quatre sorties à relais, avec fonction configurable, complètent la version de base de l'instrument. Des configurations encore plus étendues peuvent être obtenues grâce aux options suivantes : - sortie analogique isolée de retransmission de valeurs de processus, crête, ensembles distants, déviation, seuils d'interception, valeur différentielle - expansion avec quatre E/S - interface de communication Modbus RTU - interface de communication Profibus DP (slave) Regulateur Action de contrôle PI à adaptation automatique ou PID double action (chaud/froid), régulateur de rapport, régulateur de pression différentielle, selftuning, autotuning continu ou à action simple, Auto/man, Loc/dist, gradient de consigne, gradient de puissance, limitations dynamiques de puissance. Huit ensembles de paramètres PID, sélectionnables en fonction du niveau de point de consigne / PV / déviation ou des entrées numériques. Alarmes Quatre seuils d'interception, entièrement configurables. Fonction "failsafe" sélectionnable. Fonctions mathematiques Le régulateur 2500 permet d'établir deux relations mathématiques distinctes entre deux entrées analogiques. Les résultats peuvent être librement utilisés en tant que point de consigne, seuil d'alarme, sortie de contrôle, etc... Communication numerique Une interface série RS485 2/4 fils / RS232 avec protocole MODBUS RTU est disponible en option pour accéder aux paramètres de l'instrument. Configuration La procédure de programmation de l'instrumen
