Grundfos | GRUNDFOS NKE 32-200/219 (99105827) - Ref : 99105827
28 432,57 €
TTC
40 617,95 €
40 617,95 € 28 432,57 €
30%
● Stock Fabricant ● Livraison sous 5 -10 jours
Référence:
GDF99105827
Marque:
Grundfos
99105827
5712606860302
Favoris0
Ajouter au comparateur0
Livraison express
Expédition sous 24h/48h
Paiement 100% sécurisés
Besoin d’aide ?
À votre écoute ! Un conseiller vous répond et vous guide au 07 83 12 77 77 ou par email
Livraison offerte
À partir de 250 € TTC d'achat
Fidélité
100 € achetés = 3 € en bon d'achat
- Payez en plusieurs fois
2X
3X
4X

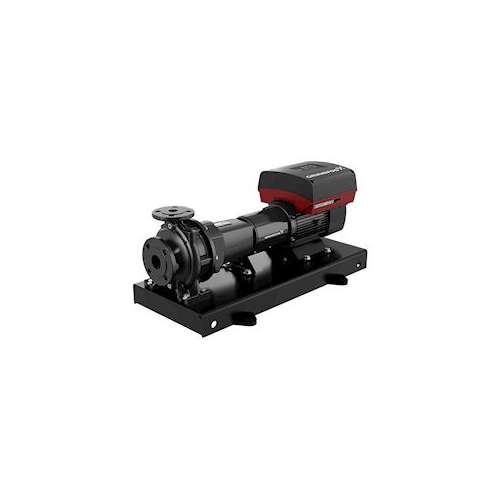

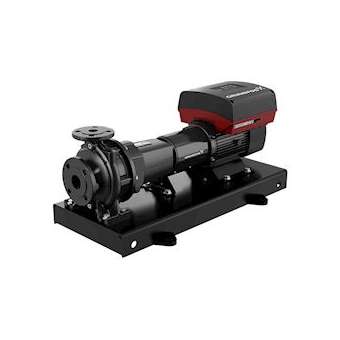

GRUNDFOS NKE 32-200/219 (99105827) | Grundfos - 99105827
Pompes normalisées sur châssis EN 733 - GRUNDFOSNKE 32-200/219 (99105827)
NKE 32-200/219 A2F2AE-SBQQE
La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733. Les brides sont PN 16 avec des dimensions conformes à EN 1092-2. La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial et un arbre horizontal. La conception à coulisse arrière permet de retirer l'accouplement, le support palier et la roue sans intervention sur le moteur, le corps de pompe ou la tuyauterie.
La pompe est équipée d'un moteur ventilé synchrone à aimant permanent monté sur pied. La pompe et le moteur sont montés sur un châssis commun.
Le moteur comprend un convertisseur de fréquence et un régulateur PI dans la boîte à bornes du moteur. Cela permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée.
Commandes:
Frequency converter: Intégré
Capteur de pression: N
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 1450 mn-1
Débit nominal: 19.4 m³/h
Pompe avec moteur: O
Hmt nom.: 13.1 m
Diamètre réelle de la roue mobile: 219 mm
Diamètre nominal de la roue: 200
Code de la garniture mécanique: BQQE
Tolérance courbe: ISO9906:2012 3B2
Conception des paliers: Standard
Matériaux:
Corps de pompe: Fonte
Corps de pompe: EN-GJL-250
Corps de pompe: ASTM class 35
Bague d'usure: Laiton
Roue: Fonte
Roue: EN-GJL-200
Roue: ASTM class 30
Arbre: Stainless steel
Arbre: EN 1.4301
Arbre: AISI 304
Revêtement interne du corps de pompe: CED
Installation:
Maximum ambient temperature: 50 °C
Pression maximale de service: 16 bar
Norme raccordement tuyaux: EN 1092-2
Type raccordement d'entrée: DIN
Type raccordement de sortie: DIN
Taille raccordement d'entrée: DN 50
Taille raccordement de sortie: DN 32
Pression nominale pour le raccordement: PN 16
Type d'accouplement: Flexible avec entretoise
Base frame design: EN/ISO
Grouting: N
Donnée électrique:
Type moteur: 90LE
Classe de rendement IE: IE5
Puissance nominale - P2: 1.5 kW
Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-500 V
Courant nominal: 2.90-2.50 A
Cos phi - facteur de puissance: 0.93
Vitesse nominale: 180-2000 mn-1
Rendement: 88.0%
Rendement moteur à pleine charge: 88.0 %
Nombre de pôles: 4
Indice de protection (IEC 34-5): IP55
Classe d'isolement (IEC 85): F
No moteur: 99305879
Autres:
Indice d'efficacité minimale, MEI : 0.64
Poids net: 116 kg
Poids brut: 130 kg
Volume d'expédition: 0.306 m3
Nk(e) 4-pole
NKE 32-200/219 A2F2AE-SBQQE
La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733. Les brides sont PN 16 avec des dimensions conformes à EN 1092-2. La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial et un arbre horizontal. La conception à coulisse arrière permet de retirer l'accouplement, le support palier et la roue sans intervention sur le moteur, le corps de pompe ou la tuyauterie.
La pompe est équipée d'un moteur ventilé synchrone à aimant permanent monté sur pied. La pompe et le moteur sont montés sur un châssis commun.
Le moteur comprend un convertisseur de fréquence et un régulateur PI dans la boîte à bornes du moteur. Cela permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée.
Commandes:
Frequency converter: Intégré
Capteur de pression: N
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 1450 mn-1
Débit nominal: 19.4 m³/h
Pompe avec moteur: O
Hmt nom.: 13.1 m
Diamètre réelle de la roue mobile: 219 mm
Diamètre nominal de la roue: 200
Code de la garniture mécanique: BQQE
Tolérance courbe: ISO9906:2012 3B2
Conception des paliers: Standard
Matériaux:
Corps de pompe: Fonte
Corps de pompe: EN-GJL-250
Corps de pompe: ASTM class 35
Bague d'usure: Laiton
Roue: Fonte
Roue: EN-GJL-200
Roue: ASTM class 30
Arbre: Stainless steel
Arbre: EN 1.4301
Arbre: AISI 304
Revêtement interne du corps de pompe: CED
Installation:
Maximum ambient temperature: 50 °C
Pression maximale de service: 16 bar
Norme raccordement tuyaux: EN 1092-2
Type raccordement d'entrée: DIN
Type raccordement de sortie: DIN
Taille raccordement d'entrée: DN 50
Taille raccordement de sortie: DN 32
Pression nominale pour le raccordement: PN 16
Type d'accouplement: Flexible avec entretoise
Base frame design: EN/ISO
Grouting: N
Donnée électrique:
Type moteur: 90LE
Classe de rendement IE: IE5
Puissance nominale - P2: 1.5 kW
Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-500 V
Courant nominal: 2.90-2.50 A
Cos phi - facteur de puissance: 0.93
Vitesse nominale: 180-2000 mn-1
Rendement: 88.0%
Rendement moteur à pleine charge: 88.0 %
Nombre de pôles: 4
Indice de protection (IEC 34-5): IP55
Classe d'isolement (IEC 85): F
No moteur: 99305879
Autres:
Indice d'efficacité minimale, MEI : 0.64
Poids net: 116 kg
Poids brut: 130 kg
Volume d'expédition: 0.306 m3
Nk(e) 4-pole
GDF99105827
Fiche technique
- Quantité minimum
- 1
- Multiple de vente
- 1
- Code Douane
- 84137059
- Gamme
- Nk(e) 4-pole
- fréquence
- 50/60 Hz
- Classe de protection (IP)
- IP55
- température ambiante
- -20-50 °C
- qualité du matériau
- fonte GG 25 (GJL-250)
- antidéflagration
- Non
- Intensité
- 2.83 A
- nombre de phases
- 3
- type de réglage de vitesse
- continu
- raccordement électrique
- borne de raccordement
- température moyenne maximale (permanente)
- 120 °C
- température moyenne minimale (permanente)
- -25 °C
- tension de raccordement
- 3 * 400 V
- régime
- 1450 1/min
- article de régulation de pression
- 16
- raccordement 1
- bride
- raccordement 2
- DN 32
bride
- diamètre intérieur nominal raccordement 1
- DN 50
- bride, étage de pression
- 16
- pression de travail max.
- 16 bar
- matériau du boîtier
- fonte
- protocole pris en charge pour KNX
- Non
- contact de commutation hors tension
- Oui
- tension assignée (Ue)
- 380-500 V
- protocole pris en charge pour EtherNet/IP
- Oui
- protocole pris en charge pour PROFINET IO
- Non
- protocole pris en charge pour PROFIBUS
- Oui
- avec interface de communication RS-232
- Non
- avec interface de communication RS-485
- Oui
- standard radio Bluetooth
- Non
- standard radio WLAN 802.11
- Non
- type raccordement côté sortie
- bride
- diamètre raccordement côté refoulement
- DN 32
- diamètre raccordement côté alimentation
- DN 50
- raccord côté d'alimentation
- bride
- température moyenne (permanente)
- -25-120 °C
- classe d'isolation selon IEC
- F
- matériau corps de pompe
- fonte
- moteur à régulation du régime
- incorporé
- communication
- intégré et préparé
- type de raccordement côté sortie
- EN 1092-2
- raccordement standard côté entrée
- EN 1092-2
- hauteur d'élévation max.
- 15.9 m
- volume refoulé max.
- 20 m³/h
- débit nominal
- 19.4 m³/h
- classe de qualité corps de pompe
- fonte GG 25 (GJL-250)
- hauteur de refoulement au débit nom.
- 128.43 kPa
- puissance électrique du moteur (P2)
- 1.5 kW
- protocole pris en charge pour le bus LIN
- Non
- protocole pris en charge pour LON / LONWorks
- Oui
- protocole pris en charge pour BACnet IP
- Oui
- protocole pris en charge pour BACnet MS / TP
- Oui
- protocole pris en charge pour Modbus RTU
- Oui
- protocole pris en charge pour Modbus TCP
- Oui
- protocole pris en charge pour CAN / CANOpen
- Non
- compteur d'impulsions d'interface
- Non
- classe de qualité matériau hélice
- fonte GG 20 (GJL-200)
- interface Pulse Width Modulation (PWM)
- Non
- interface PT100 / PT1000 / PTC
- Oui
- signal d'interface 0-20 mA / 4-20 mA
- Oui
- signal d'interface 0-10 V / 2-10 V
- Oui
- standard radio 5G
- Non
- standard radio 2G / 3G / 4G
- Non
- hauteur de refoulement selon débit volumétrique (BEP)
- 128.43 kPa
- débit volumétrique (BEP)
- 19.4 m³/h
- matériau de la turbine/roue de pompe
- fonte
- étage de pression pour raccordement de flasque sortie
- 16
- raccord de l'étage de compression à bride côté entrée
- 16
- bus de communication
- autre
- Nombre de sorties relais
- rond
- classe d'efficacité du moteur
- IE5
- moteur standard
- Oui
- indice d'efficacité minimum (MEI)
- 0.64
- refroidissement forcé du moteur
- Non
- longueur centre refoulement/aspiration (a)
- 80 mm
- longueur de pompe (l)
- 855.5 mm
- hauteur bride de refoulement (h2)
- 420 mm
- hauteur côté d'aspiration (h3)
- 240 mm
- largeur dalle de fondation (b2)
- 340 mm
- longueur dalle de fondation (l1)
- 1000 mm
