Pompes normalisées sur châssis EN 733 - GRUNDFOSNKE 150-250/230 EUP (99105549)

---

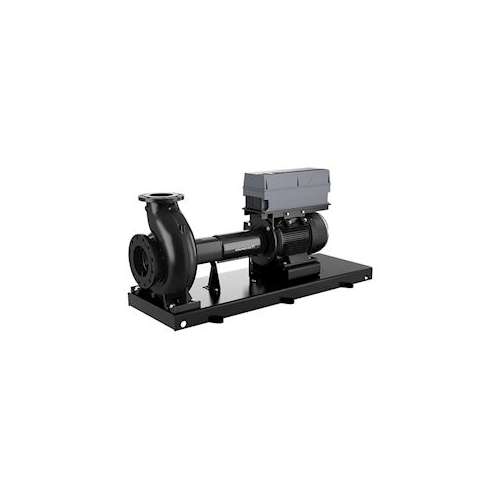

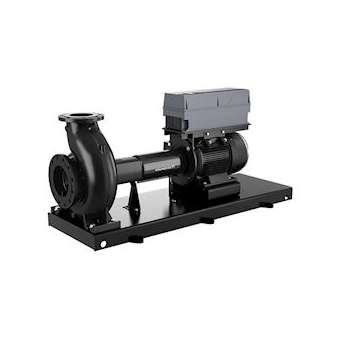

NKE 150-250/230 EUP A2F1AE-SBQQE La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733. Les brides sont PN 10 avec des dimensions conformes à EN 1092-2. La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial et un arbre horizontal. La conception à coulisse arrière permet de retirer l'accouplement, le support palier et la roue sans intervention sur le moteur, le corps de pompe ou la tuyauterie. La pompe est équipée d'un moteur ventilé asynchrone monté sur pied. La pompe et le moteur sont montés sur un châssis commun. Le moteur comprend un convertisseur de fréquence et un régulateur PI dans la boîte à bornes du moteur. Cela permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée. Commandes: Frequency converter: Intégré Capteur de pression: N Liquide: Liquide pompé: Eau Plage température liquide: -25 .. 120 °C Température liquide sélectionnée: 20 °C Densité: 998.2 kg/m³ Technique: Vitesse de rotation pour les données de la pompe: 1460 mn-1 Débit nominal: 337.4 m³/h Pompe avec moteur: O Hmt nom.: 12.27 m Diamètre réelle de la roue mobile: 230 mm Diamètre nominal de la roue: 250 Code de la garniture mécanique: BQQE Tolérance courbe: ISO9906:2012 3B Conception des paliers: Standard Matériaux: Corps de pompe: Fonte Corps de pompe: EN-GJL-250 Corps de pompe: ASTM class 35 Bague d'usure: Laiton Roue: Fonte Roue: EN-GJL-200 Roue: ASTM class 30 Arbre: Stainless steel Arbre: EN 1.4301 Arbre: AISI 304 Revêtement interne du corps de pompe: CED Installation: Maximum ambient temperature: 40 °C Pression maximale de service: 10 bar Norme raccordement tuyaux: EN 1092-2 Type raccordement d'entrée: DIN Type raccordement de sortie: DIN Taille raccordement d'entrée: DN 200 Taille raccordement de sortie: DN 150 Pression nominale pour le raccordement: PN 10 Type d'accouplement: Flexible avec entretoise Base frame design: EN/ISO Grouting: N Donnée électrique: Type moteur: 180MA Classe de rendement IE: IE2 Puissance nominale - P2: 18.5 kW Fréquence d'alimentation: 50 Hz Tension nominale: 3 x 380-480 V Courant nominal: 37.0-30.0 A Cos phi - facteur de puissance: 0.91-0.88 Vitesse nominale: 240-1750 mn-1 Rendement: IE2 91,2% Rendement moteur à pleine charge: 91.2 % Nombre de pôles: 4 Indice de protection (IEC 34-5): IP55 Classe d'isolement (IEC 85): F No moteur: 86901058 Autres: Indice d'efficacité minimale, MEI : 0.63 Poids net: 520 kg Poids brut: 587 kg Volume d'expédition: 1.52 m3

Nk(e) 4-pole
