Grundfos | GRUNDFOS NK 40-250/245 (98971902) - Ref : 98971902

Pompes normalisées sur châssis EN 733 - GRUNDFOSNK 40-250/245 (98971902)

---

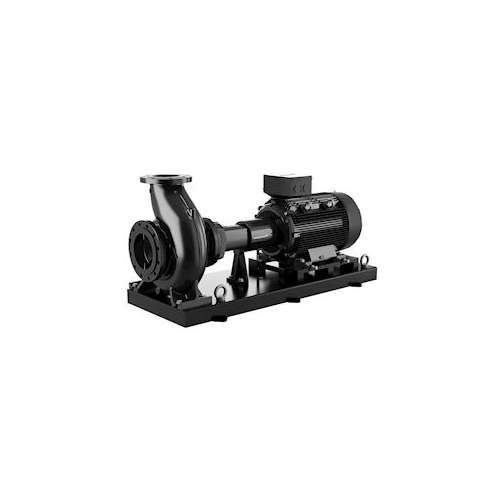

NK 40-250/245 A1F2AE-SBQQE La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733. Les brides sont PN 16 avec des dimensions conformes à EN 1092-2. La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial et un arbre horizontal. La conception à coulisse arrière permet de retirer l'accouplement, le support palier et la roue sans intervention sur le moteur, le corps de pompe ou la tuyauterie. La pompe est équipée d'un moteur ventilé asynchrone monté sur pied. La pompe et le moteur sont montés sur un châssis commun. Commandes: Frequency converter: AUCUN Capteur de pression: N Liquide: Liquide pompé: Eau Plage température liquide: -25 .. 120 °C Température liquide sélectionnée: 20 °C Densité: 998.2 kg/m³ Technique: Vitesse de rotation pour les données de la pompe: 1465 mn-1 Débit nominal: 29.7 m³/h Pompe avec moteur: O Hmt nom.: 17.66 m Diamètre réelle de la roue mobile: 245 mm Diamètre nominal de la roue: 250 Code de la garniture mécanique: BQQE Tolérance courbe: ISO9906:2012 3B2 Conception des paliers: Standard Matériaux: Corps de pompe: Fonte Corps de pompe: EN-GJL-250 Corps de pompe: ASTM class 35 Bague d'usure: Laiton Roue: Fonte Roue: EN-GJL-200 Roue: ASTM class 30 Arbre: Stainless steel Arbre: EN 1.4301 Arbre: AISI 304 Revêtement interne du corps de pompe: CED Installation: Maximum ambient temperature: 55 °C Pression maximale de service: 16 bar Norme raccordement tuyaux: EN 1092-2 Type raccordement d'entrée: DIN Type raccordement de sortie: DIN Taille raccordement d'entrée: DN 65 Taille raccordement de sortie: DN 40 Pression nominale pour le raccordement: PN 16 Type d'accouplement: Flexible sans entretoise Base frame design: EN/ISO Grouting: N Donnée électrique: Type moteur: SIEMENS Classe de rendement IE: IE3 Puissance nominale - P2: 2.2 kW Fréquence d'alimentation: 50 Hz Tension nominale: 3 x 220-240D/380-420Y V Courant nominal: 7.7/4.4 A Intensité démarrage: 840-840 % Cos phi - facteur de puissance: 0.83 Vitesse nominale: 1465 mn-1 Rendement: IE3 86,7% Rendement moteur à pleine charge: 86.7-86.7 % Rendement moteur à 3/4 charge: 87-87 % Rendement moteur à 1/2 charge: 85.9-85.9 % Nombre de pôles: 4 Indice de protection (IEC 34-5): IP55 Classe d'isolement (IEC 85): F No moteur: 98957752 Autres: Indice d'efficacité minimale, MEI : 0.70 Poids net: 159 kg Poids brut: 179 kg Volume d'expédition: 0.44 m3

Nk(e) 4-pole
