Grundfos | GRUNDFOS NB 150-315/280 (98974568) - Ref : 98974568
18 445,15 €
TTC
26 350,22 €
26 350,22 € 18 445,15 €
30%
● Stock Fabricant ● Livraison sous 5 -10 jours
Référence:
GDF98974568
Marque:
Grundfos
98974568
5712604526828
Favoris0
Ajouter au comparateur0
Livraison express
Expédition sous 24h/48h
Paiement 100% sécurisés
Besoin d’aide ?
À votre écoute ! Un conseiller vous répond et vous guide au 07 83 12 77 77 ou par email
Livraison offerte
À partir de 250 € TTC d'achat
Fidélité
100 € achetés = 3 € en bon d'achat
- Payez en plusieurs fois
2X
3X
4X

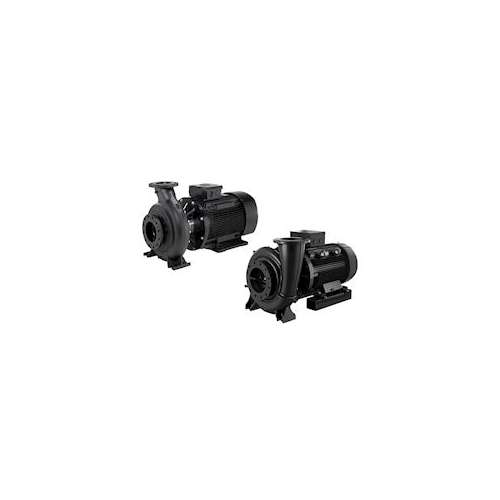

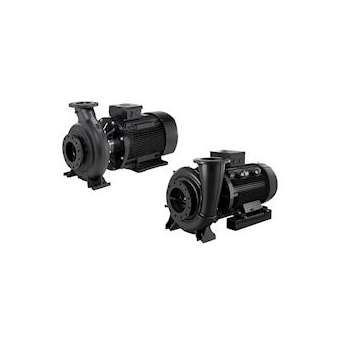

GRUNDFOS NB 150-315/280 (98974568) | Grundfos - 98974568
Pompes normalisées monobloc EN 733 - GRUNDFOSNB 150-315/280 (98974568)
NB 150-315/280 AF1ABQQE
La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733 (10 bars). Les brides sont PN 10 avec des dimensions conformes à EN 1092-2.
La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial, un arbre horizontal et une conception à extraction arrière qui permet de retirer le moteur, la lanterne, le flasque et la roue sans démonter le corps de pompe ni la tuyauterie.
La garniture à soufflet en élastomère non équilibrée est conforme à la norme DIN EN 12756.
La pompe est montée en monobloc sur un moteur ventilé asynchrone.
Commandes:
Frequency converter: AUCUN
Capteur de pression: N
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 975 mn-1
Débit nominal: 309.7 m³/h
Hmt nom.: 9.295 m
Diamètre réelle de la roue mobile: 280 mm
Diamètre nominal de la roue: 315
Système de garniture mécanique: Simple
Code de la garniture mécanique: BQQE
Tolérance courbe: ISO9906:2012 3B
Conception des paliers: Standard
Matériaux:
Corps de pompe: Fonte
Corps de pompe: EN-GJL-250
Corps de pompe: ASTM class 35
Bague d'usure: Laiton
Roue: Fonte
Roue: EN-GJL-200
Roue: ASTM class 30
Arbre: Stainless steel
Arbre: EN 1.4301
Arbre: AISI 304
Revêtement interne du corps de pompe: CED
Installation:
Maximum ambient temperature: 55 °C
Pression maximale de service: 10 bar
Norme raccordement tuyaux: EN 1092-2
Taille raccordement d'entrée: DN 200
Taille raccordement de sortie: DN 150
Pression nominale pour le raccordement: PN 10
Lubrification des roulements: Graisse
Corps de pompe avec pieds: Oui
Bloc soutien: N
Donnée électrique:
Type moteur: SIEMENS
Classe de rendement IE: IE3
Puissance nominale - P2: 11 kW
Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-420D/660-725Y V
Courant nominal: 22/12.7 A
Intensité démarrage: 680-680 %
Cos phi - facteur de puissance: 0.8
Vitesse nominale: 980 mn-1
Rendement: IE3 90,3%
Rendement moteur à pleine charge: 90.3-90.3 %
Rendement moteur à 3/4 charge: 90.7-90.7 %
Rendement moteur à 1/2 charge: 89.8-89.8 %
Nombre de pôles: 6
Indice de protection (IEC 34-5): IP55
Classe d'isolement (IEC 85): F
No moteur: 83W15424
Autres:
Indice d'efficacité minimale, MEI : 0.61
Poids net: 324 kg
Poids brut: 357 kg
Volume d'expédition: 0.951 m3
Nb 6-pole
NB 150-315/280 AF1ABQQE
La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733 (10 bars). Les brides sont PN 10 avec des dimensions conformes à EN 1092-2.
La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial, un arbre horizontal et une conception à extraction arrière qui permet de retirer le moteur, la lanterne, le flasque et la roue sans démonter le corps de pompe ni la tuyauterie.
La garniture à soufflet en élastomère non équilibrée est conforme à la norme DIN EN 12756.
La pompe est montée en monobloc sur un moteur ventilé asynchrone.
Commandes:
Frequency converter: AUCUN
Capteur de pression: N
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 975 mn-1
Débit nominal: 309.7 m³/h
Hmt nom.: 9.295 m
Diamètre réelle de la roue mobile: 280 mm
Diamètre nominal de la roue: 315
Système de garniture mécanique: Simple
Code de la garniture mécanique: BQQE
Tolérance courbe: ISO9906:2012 3B
Conception des paliers: Standard
Matériaux:
Corps de pompe: Fonte
Corps de pompe: EN-GJL-250
Corps de pompe: ASTM class 35
Bague d'usure: Laiton
Roue: Fonte
Roue: EN-GJL-200
Roue: ASTM class 30
Arbre: Stainless steel
Arbre: EN 1.4301
Arbre: AISI 304
Revêtement interne du corps de pompe: CED
Installation:
Maximum ambient temperature: 55 °C
Pression maximale de service: 10 bar
Norme raccordement tuyaux: EN 1092-2
Taille raccordement d'entrée: DN 200
Taille raccordement de sortie: DN 150
Pression nominale pour le raccordement: PN 10
Lubrification des roulements: Graisse
Corps de pompe avec pieds: Oui
Bloc soutien: N
Donnée électrique:
Type moteur: SIEMENS
Classe de rendement IE: IE3
Puissance nominale - P2: 11 kW
Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-420D/660-725Y V
Courant nominal: 22/12.7 A
Intensité démarrage: 680-680 %
Cos phi - facteur de puissance: 0.8
Vitesse nominale: 980 mn-1
Rendement: IE3 90,3%
Rendement moteur à pleine charge: 90.3-90.3 %
Rendement moteur à 3/4 charge: 90.7-90.7 %
Rendement moteur à 1/2 charge: 89.8-89.8 %
Nombre de pôles: 6
Indice de protection (IEC 34-5): IP55
Classe d'isolement (IEC 85): F
No moteur: 83W15424
Autres:
Indice d'efficacité minimale, MEI : 0.61
Poids net: 324 kg
Poids brut: 357 kg
Volume d'expédition: 0.951 m3
Nb 6-pole
GDF98974568
Fiche technique
- Quantité minimum
- 1
- Multiple de vente
- 1
- Code Douane
- 84137051
- Gamme
- Nb 6-pole
- fréquence
- 50 Hz
- Classe de protection (IP)
- IP55
- température ambiante
- -20-55 °C
- qualité du matériau
- fonte GG 25 (GJL-250)
- antidéflagration
- Non
- Intensité
- 22.1 A
- nombre de phases
- 3
- type de réglage de vitesse
- autre
- raccordement électrique
- borne de raccordement
- température moyenne maximale (permanente)
- 120 °C
- température moyenne minimale (permanente)
- -25 °C
- tension de raccordement
- 3 * 400 V
- régime
- 975 1/min
- article de régulation de pression
- 10
- raccordement 1
- bride
- raccordement 2
- DN 150
bride
- diamètre intérieur nominal raccordement 1
- DN 200
- bride, étage de pression
- 10
- matériau du boîtier
- fonte
- protocole pris en charge pour KNX
- Non
- contact de commutation hors tension
- Non
- tension assignée (Ue)
- 380-420 V
- type d'entraînement
- électrique
- protocole pris en charge pour EtherNet/IP
- Non
- protocole pris en charge pour PROFINET IO
- Non
- protocole pris en charge pour PROFIBUS
- Non
- avec interface de communication RS-232
- Non
- avec interface de communication RS-485
- Non
- standard radio Bluetooth
- Non
- standard radio WLAN 802.11
- Non
- type raccordement côté sortie
- bride
- diamètre raccordement côté refoulement
- DN 150
- diamètre raccordement côté alimentation
- DN 200
- raccord côté d'alimentation
- bride
- température moyenne (permanente)
- -25-120 °C
- classe d'isolation selon IEC
- F
- matériau corps de pompe
- fonte
- moteur à régulation du régime
- sans
- communication
- sans
- type de raccordement côté sortie
- EN 1092-2
- raccordement standard côté entrée
- EN 1092-2
- hauteur d'élévation max.
- 11.1 m
- volume refoulé max.
- 400.05 m³/h
- débit nominal
- 309.69 m³/h
- classe de qualité corps de pompe
- fonte GG 25 (GJL-250)
- hauteur de refoulement au débit nom.
- 91.13 kPa
- puissance électrique du moteur (P2)
- 11 kW
- protocole pris en charge pour le bus LIN
- Non
- protocole pris en charge pour LON / LONWorks
- Non
- protocole pris en charge pour BACnet IP
- Non
- protocole pris en charge pour BACnet MS / TP
- Non
- protocole pris en charge pour Modbus RTU
- Non
- protocole pris en charge pour Modbus TCP
- Non
- protocole pris en charge pour CAN / CANOpen
- Non
- compteur d'impulsions d'interface
- Non
- classe de qualité matériau hélice
- fonte GG 20 (GJL-200)
- interface Pulse Width Modulation (PWM)
- Non
- interface PT100 / PT1000 / PTC
- Non
- signal d'interface 0-20 mA / 4-20 mA
- Non
- signal d'interface 0-10 V / 2-10 V
- Non
- standard radio 5G
- Non
- standard radio 2G / 3G / 4G
- Non
- hauteur de refoulement selon débit volumétrique (BEP)
- 91.13 kPa
- débit volumétrique (BEP)
- 309.69 m³/h
- matériau de la turbine/roue de pompe
- fonte
- étage de pression pour raccordement de flasque sortie
- 10
- raccord de l'étage de compression à bride côté entrée
- 10
- Nombre de sorties relais
- rond
- classe d'efficacité du moteur
- IE3
- moteur standard
- Oui
- indice d'efficacité minimum (MEI)
- 0.61
- refroidissement forcé du moteur
- Non
- largeur pompe (k2)
- 334 mm
- largeur pompe (k1)
- 264 mm
- longueur centre refoulement/aspiration (a)
- 160 mm
- longueur de pompe (l)
- 431 mm
- hauteur bride de refoulement (h2)
- 695 mm
- hauteur côté d'aspiration (h3)
- 280 mm
