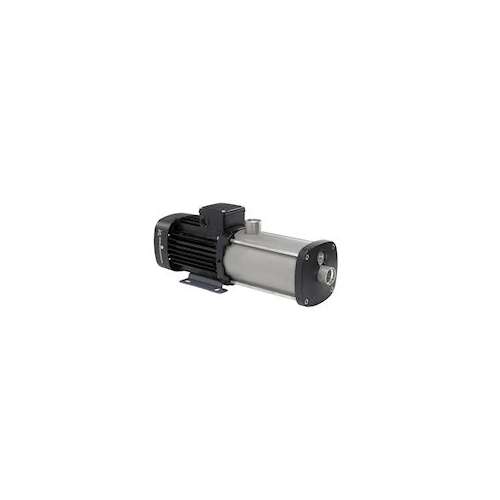

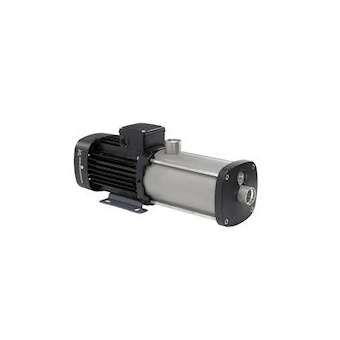

Grundfos | GRUNDFOS CM10-4 (98946033) - Ref : 98946033

Fiche technique

Quantité minimum

1

Multiple de vente

1

Code Douane

84137075

Gamme

Cm-g

Modèle type

horizontal

fréquence

50/60 Hz

Classe de protection (IP)

IP55

température ambiante

-20-55 °C

qualité du matériau

acier inoxydable 316 (1.4401)

longueur d'encastrement

135 mm

antidéflagration

Non

poids

31.9 kg

Intensité

6.8 A

nombre de phases

3

type de réglage de vitesse

sans

raccordement

filetage intérieur, pour gaz, cylindrique (BSPT)

raccordement électrique

borne de raccordement

température moyenne maximale (permanente)

90 °C

température moyenne minimale (permanente)

-20 °C

tension de raccordement

3 * 400 V

régime

2900 1/min

article de régulation de pression

16

diamètre interne nominal

1,5 pouces (40)

pression de travail max.

16 bar

matériau du boîtier

acier inoxydable

matière du raccordement

acier inoxydable

protocole pris en charge pour KNX

Non

contact de commutation hors tension

Non

tension assignée (Ue)

380-415 V

protocole pris en charge pour EtherNet/IP

Non

protocole pris en charge pour PROFINET IO

Non

protocole pris en charge pour PROFIBUS

Non

avec interface de communication RS-232

Non

avec interface de communication RS-485

Non

standard radio Bluetooth

Non

standard radio WLAN 802.11

Non

type raccordement côté sortie

filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1)

raccord côté d'alimentation

filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1)

température moyenne (permanente)

-20-120 °C

classe d'isolation selon IEC

F

matériau corps de pompe

acier inoxydable

moteur à régulation du régime

sans

communication

sans

type de raccordement côté sortie

ISO 228-1

raccordement standard côté entrée

ISO 228-1

hauteur d'élévation max.

62.2 m

volume refoulé max.

15 m³/h

débit nominal

10 m³/h

classe de qualité corps de pompe

acier inoxydable 316 (1.4401)

hauteur pompe

536.9 mm

hauteur de refoulement au débit nom.

504.47 kPa

puissance électrique du moteur (P2)

3 kW

protocole pris en charge pour le bus LIN

Non

protocole pris en charge pour LON / LONWorks

Non

protocole pris en charge pour BACnet IP

Non

protocole pris en charge pour BACnet MS / TP

Non

protocole pris en charge pour Modbus RTU

Non

protocole pris en charge pour Modbus TCP

Non

protocole pris en charge pour CAN / CANOpen

Non

compteur d'impulsions d'interface

Non

classe de qualité matériau hélice

acier inoxydable 316 (1.4401)

interface Pulse Width Modulation (PWM)

Non

interface PT100 / PT1000 / PTC

Non

signal d'interface 0-20 mA / 4-20 mA

Non

signal d'interface 0-10 V / 2-10 V

Non

standard radio 5G

Non

standard radio 2G / 3G / 4G

Non

hauteur de refoulement selon débit volumétrique (BEP)

504.47 kPa

débit volumétrique (BEP)

10 m³/h

matériau de la turbine/roue de pompe

acier inoxydable

avec protection contre la marche à sec

Non

étage de pression pour raccordement de flasque sortie

16

raccord de l'étage de compression à bride côté entrée

16

avec contre-brides ovales

Non

moteur avec arbre rallongé

Non

amorçage automatique

Non

classe d'efficacité du moteur

IE3

moteur standard

Oui

indice d'efficacité minimum (MEI)

0.52

classe de qualité raccord

acier inoxydable 316 (1.4401)
